解析磁珠与电感的区别及其作用与用途

文章出处:作者:人气:-发表时间:2015-11-19 15:59:00





  电感多用于电源滤波回路,磁珠多用于信号回路,用于EMC对策磁珠主要用于抑制电磁辐射干扰,而电感用于这方面则侧重于抑制传导性干扰。两者都可用于处理EMC、EMI问题。磁珠是用来吸收超高频信号,象一些RF电路,PLL,振荡电路,含超高频存储器电路(DDRSDRAM,RAMBUS等)都需要在电源输入部分加磁珠,而电感是一种蓄能元件,用在LC振荡电路,中低频的滤波电路等,其应用频率范围很少超过错50MHZ。地的连接一般用电感,电源的连接也用电感,而对信号线则采用磁珠?

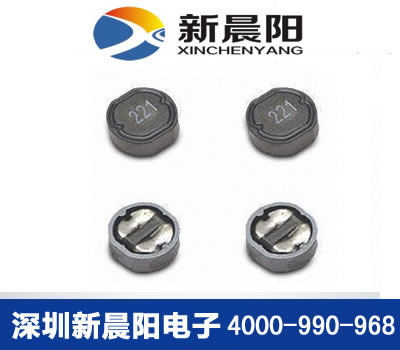

电感





  但实际上磁珠应该也能达到吸收高频干扰的目的啊?而且电感在高频谐振以后都不能再起电感的作用了,先必需明白EMI的两个途径,即:辐射和传导,不同的途径采用不同的抑制方法。前者用磁珠,后者用电感。对于扳子的IO部分,是不是基于EMC的目的可以用电感将IO部分和扳子的地进行隔离,比如将USB的地和扳子的地用10uH的电感隔离可以防止插拔的噪声干扰地平面?电感一般用于电路的匹配和信号质量的控制上。在模拟地和数字地结合的地方用磁珠。在模拟地和数字地结合的地方用磁珠。数字地和模拟地之间的磁珠用多大,磁珠的大小(确切的说应该是磁珠的特性曲线),取决于你需要磁珠吸收的干扰波的频率,为什么磁珠的单位和电阻是一样的呢??都是欧姆!!磁珠就是阻高频嘛,对直流电阻低,对高频电阻高,不就好理解了吗,比如1000R@100Mhz就是说对100M频率的信号有1000欧姆的电阻,因为磁珠的单位是按照它在某一频率产生的阻抗来标称的,阻抗的单位也是欧姆。磁珠的datasheet上一般会附有频率和阻抗的特性曲线图。一般以100MHz为标准,比如2012B601,就是指在100MHz的时候磁珠的Impedance为600欧姆。

  磁珠由氧磁体组成,电感由磁心和线圈组成,磁珠把交流信号转化为热能,电感把交流存储起来,缓慢的释放出去。



此文关键字:解析磁珠 电感
