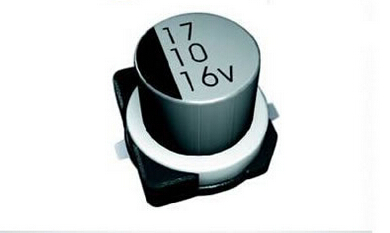

滤波作用的贴片电解电容选择和注意事项
文章出处：作者：人气：-发表时间：2016-08-25 11:12:00
1.滤波电解电容在车载电子，安防设备，电源控制等中起着非常重要的作用，如何正确选择滤波电容，尤其是输出滤波电容的选择则是每个工程技术人员都十分关心的问题。
2.普通的低频贴片电解电容器在10000Hz左右便开始呈现感性，无法满足开关电源的使用要求。而工业控制电源专用的高频低阻抗贴片铝电解电容器有4个端子，正极铝片的两端分别引出作为电容器的正极，负极铝片的两端也分别引出作为负极。电流从四端电容的一个正端流入，经过电容内部，再从另一个正端流向负载；从负载返回的电流也从电容的一个负端流入，再从另一个负端流向电源负端。
3.50Hz高频低阻电路中使用的普通贴片电解电容器，其脉动电压频率仅为100Hz，充放电时间是毫秒数量级。为获得更小的脉动系数，所需的一共电容量高达数10万uf，因此普通低频贴片铝电解电容器的目标是以提高容量为主，贴片铝电解电容器的电容量、电压，电流。损耗角正切值以及漏电流是鉴别其优劣的主要参数。而开关电源中的输出滤波贴片电解电容器，其锯齿波电压频率高达数10000Hz，甚至是数10000000Hz，这时电容量并不是其主要指标，衡量高频低阻贴片电解电容器优劣的标准是“阻抗-频率”特性，要求在开关电源的工作频率内要有较低的等效阻抗，同时对于半导体器件工作时产生的高频尖峰信号具有良好的滤波作用。
4.四端电容具有良好的高频特性，为减小电压的脉动分量以及抑制开关尖峰噪声提供了极为有利的手段。高频贴片铝电解电容器还有很多芯的形式，即将铝箔分成较短的若干段，用多引出片并联连接以减小容抗中的阻抗成份，并且采用低电阻率的材料作为引出端子，提高了电容器承受大电流的能力。
5.不管是什么作用的电解电容改成贴片铝电解电容之后体积都会变小。
