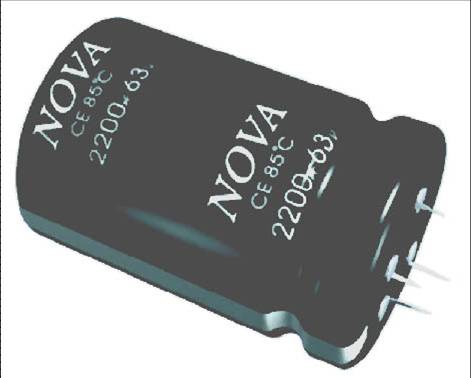

铝电解电容纹波电流和频率的关系
文章出处：作者：人气：-发表时间：2016-08-31 11:07:00
铝电解电容的纹波电流和频率有什么关系？频率对铝电解电容的影响。
电容器所能耐受纹波电流/电压值。它们和ESR之间的关系密切，可以用下面的式子表示：
Urms=Irms*R
式中，Urms表示纹波电压
Irms表示纹波电流
R表示电容的ESR
由上可见，当纹波电流增大的时候，即使在ESR保持不变的情况下，纹波电压也会成倍提高。换言之，当纹波电压增大时，纹波电流也随之增大。叠加入纹波电流后，由于电容内部的等效串联电阻（ESR）引起发热，从而影响到电容器的使用寿命。
铝电解电容器的等效是容量和串联等效电阻，是随频率的增高而减少，近似成反比例变化。这主要是因为构成铝电解电容器的阳极氧化膜的等效串联电阻在低频段大，随着频率增加与频率成反比例减少，电容量也与频率成反比例减少。
根据上面的公式：在纹波电压U一定的情况下，R随着频率增加而降低，则纹波电流I增大。所以一般情况下，纹波电路与频率成正比，低频时纹波电流也比较低。
温度是电解电容器件寿命的决定性因素之一。在高频率下，每秒对电解电容充放电几万次，充放电电路也较大，所以电荷吞吐量相当大，电解电容容易发热。铝电解电容器上承受的纹波电流越大，导致电解内部内压气压（工作过程内部化学反应产生的氢气和部分溶剂的汽化）升高。从而导致电解电容在较短的时间蒸发干，电解液减少后，电容器的ESR值就上升，产品的发热更加厉害，电解内压迅速升高，导致防爆阀打开以后整个产品失效。
