共模电感参数选取

  共模电感原理

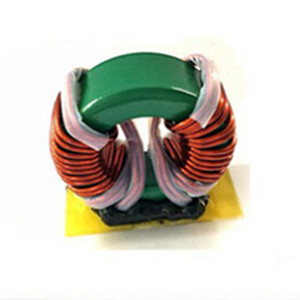

  共模电感由一组数量相同但绕制方向相反的线圈组成，共模电流流过时磁环中的磁通互相叠加，从而具有相当大的电感量，对共模电流起到抑止作用，而流过差模电流时，磁环中的磁通互相抵消，没有电感量，所以差模电流能够无衰减地经过。这就是共模电感的工作原理。

  共模电感性能特性

  共模电感具有较高的初始导磁率，在地磁场下具有大的阻抗和插入损耗，对若干扰具有较好的抑止作用，在较宽的频率范围内呈现出无共振插入损耗特性。



  高初始导磁率：是铁氧体的5-20倍，因此具有更大的插入损耗，对传导干扰的抑止作用远大于铁氧体。

  高饱和磁感应强度：比铁氧体高2-3倍。在电流强干扰的场所不易磁化到饱和。

  良好的温度稳定性：较高的居里温度，在有较大温度动摇的状况下，合金的性能变化率明显低于铁氧体，具有良好的稳定性，而且性能的变化接近于线性。

  灵敏的频率特性：而且愈加灵敏地经过调整工艺来得到所需求的频率特性。经过不同的制造工艺，配适宜当的线圈炸熟能够得到不同的阻抗特性，满足不同波段的滤波请求，使其阻抗值大大高于铁氧体。

  共模电感参数选取

  1、封装体积

  共模电感有插件也有贴片，也有一体成型，要根据实践电路选择，插件的装置不了就只能是贴片的。

  2、阻抗特性

  这是主要思考的要素，在选择时需特别留意所需滤波的频段，根据需求看共模电感规格书，主要看阻抗频率曲线，普通共模电感阻抗越大越好。
