色环电感的读法是什么的呢?
文章出处:作者:人气:-发表时间:2019-01-27 16:54:00

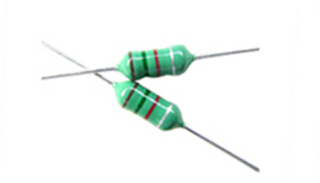

色环电感的标法和色环电阻相同,体积大小可以分辨出能通过电流的大小。因为电感的使用环境千差万别,不可能用一种方式计算出全部电感要求,特定环境特制的设计。
色环颜色代表的数字:棕1、红2、橙3、黄4、绿5、蓝6、紫7、灰8、白9、黑0
色环颜色代表的倍率:棕*10(10^1)、红*100(10^2)、橙*1K(10^3)、黄*10K(10^4)、绿*100K(10^5)、蓝*1M(10^6)、紫*10M(10^7)、灰*100M(10^8)、白*1000M(10^9)、黑*1(10^0)、金*0.1(10^-1)、银0.01(10^-2)
色环颜色代表的误差等级:金5[%]、银10[%]、棕1[%]、红2[%]、绿0.5[%]、蓝0.25[%]、紫0.1[%]、灰0.05[%]、无色
四环电感的读法:前2位数字是有效数字,第3位是倍率,第四位是误差等级
