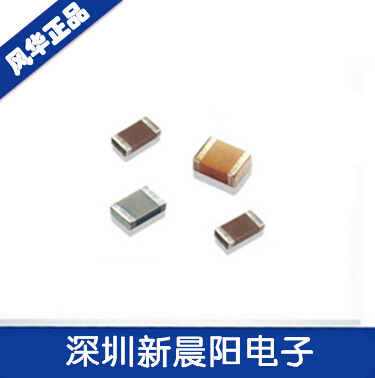

贴片电容不同介质的不同性能比

文章出处：作者：人气：-发表时间：2018-04-20 17:26:00

Y5V介质的贴片电容其自身的容量很大，但也是还有不足之处的，如在静态容量随其直流偏置工作电压的增大而减少，最多降低到70%。

在用Y5V电容时，不紧要知道容量跟温度的变化，还要知道容量随直流偏置电压变化图。

在使用过程中要有足够的电压降额，同时的，这种贴片电容在尺寸越小这个效应就越大。

通用型Z5U片容

不同介质也会有不同的频率。

贴片电容做电源滤波时要求的容量要大，所以可用Y5V，同样的就是说Y5V可以代替电解电容。

做旁路时至少选用X7R。振荡电路则一定要用COG，体积要求大的话就用钽电容。

肖特基二极管: 0603 0805 1206
特征：由于SBD的反向势垒较薄，所以反向击穿电压比较低。由于SBD比PN结二极管更容易受热击穿，反向漏电流比PN结二极管大。
应用：SBD的结构及特点使其适合于在低压、大电流输出场合用作高频整流。

电子变压器: 型号齐全可定制，变压器是利用电磁感应的原理来改变交流电压的装置，主要构件是初级线圈、次级线圈和铁芯（磁芯）。
主要功能有：电压变换、电流变换、阻抗变换、隔离、稳压（磁饱和变压器）等。

高频低阻型铝电解电容器（全系列）: 插件铝电解电容器拥有体积小、寿命长(2000~8000h),高性能、宽温 (85℃或105℃)等特点,可用于高稳定电路。

稳压二极管: 0603 0805 1206
特征：在反向电压低于反向击穿电压时，反向电阻很大，反向漏电流极小。
应用：广泛应用于典型的串联型稳压电路、电视机里的过压保护电路和电弧抑制电路。
