贴片电阻误差精度表示方法

文章出处：作者：人气：-发表时间：2018-05-31 17:50:00

贴片电阻耐潮湿、高温、温度系数小、电性能稳定、可靠性高、属于金属玻璃铀电阻器的一种。

贴片电阻封装：贴片电阻常见封装有9种，用两种尺寸代码来表示。

前两位与后两位分别表示电阻的长与宽，以英寸为单位。是指英制代码。另一种是米制代码，也由4位数字表示，其单位为毫米。

贴片电阻阻值：贴片电阻阻值误差精度有±1%、±2%、±5%、±10%精度，常规用的最多的是±1%和±5%，±5%精度的常规是用三位数来表示。

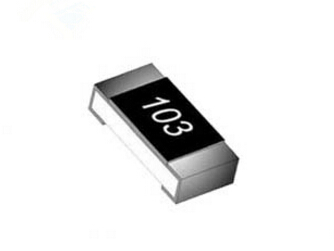

贴片电阻

前面两位是有效数字，第三位数2表示有多少个零，基本单位是Ω,这样就是5100欧，1000Ω=1KΩ,1000000Ω=1MΩ。

为了区分±5%，±1%的电阻，于是±1%的电阻常规多数用4位数来表示。

这样前三位是表示有效数字，第四位表示有多少个零4531也就是4530Ω，也就等于4.53KΩ。

贴片电阻按其形状可分为矩形、圆柱形和异形三类。
