为什么交流接触器的线圈两端并联压敏电阻呢？
文章出处：作者：人气：-发表时间：2018-06-26 10:02:00
为什么交流接触器的线圈两端并联压敏电阻呢？要使接触器的触点吸合，其线圈中必须有足够的电流。在接触器断电时，就会产生自感电动势，由于线圈是瞬间断电的，电流变化率很大，所以自感电动势也很大。瞬间高压会击穿超过耐压的电子器件，甚至超过接触器线圈本身的耐压使线圈损坏。所以为了保护线路中电子元件的，吸收线圈失电瞬间的电流冲击，提高功率因数，要在交流接触器的线圈两端并联压敏电阻。

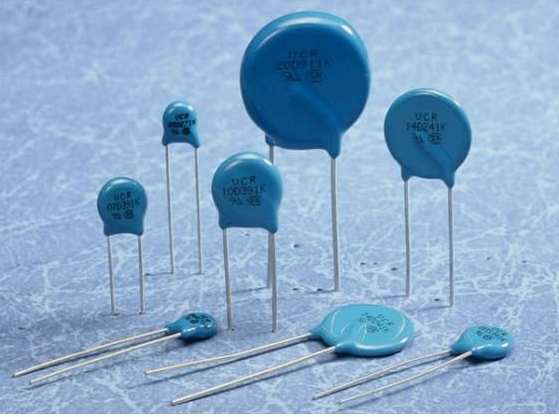

压敏电阻的特性是在它两端的电压低于某一数值时，它几乎不导电，相当于开路；而当其上电压超过某一数值以后，它被击穿，几乎相当于短路。所以我们选择压敏电阻的安全工作电流要大于线圈的电流，这样压敏电阻在断电以后就可以恢复开路状态。选择压敏电阻的击穿电压要大于线圈的通电电压，就可以避免压敏电阻在线圈正常通电时有电流。
所以客户的PLC输出接AC220V交流接触器，需要在压敏电阻前面的线路中串联一个保险丝，这样当线路过压时，压敏电阻击穿，造成保险丝熔断。这时候应该选用的压敏电阻为430V~470V。而如果是当用于防雷击中使用时，要接在线路与大地在之间，同样也要从串联一个保险丝。当雷击时，雷电的电压远高于线路电压，超过压敏电阻的阈值，压敏电阻导通，对大地放电，避免损坏线路中的电器。此时，压敏电阻选择470V~510V。
