压敏电阻的电路应用

文章出处:作者:人气:-发表时间:2018-06-21 12:17:00

  电路设计中需要了解的参数:压敏电压常以在压敏电阻上通过1mA直流电流时的电压来表示其是否导通的标志电压,这个电压就称为压敏电压UN.压敏电压也常用符号U1mA表示。


  压敏电压的误差范围一般是±10%.在试验和实际使用中,通常把压敏电压从正常值下降10%作为压敏电阻失效的判据。


  最大持续工作电压UC:指压敏电阻能长期承受的最大交流电压Uac或最大直流电压Udc.一般Uac≈0.64U1mA,Udc≈0.83U1mA


  最大箝位电压(限制电压)VC:最大箝位电压值是指给压敏电阻施加规定的8/20μs波冲击电流IX(A)时压敏电阻上呈现的电压。

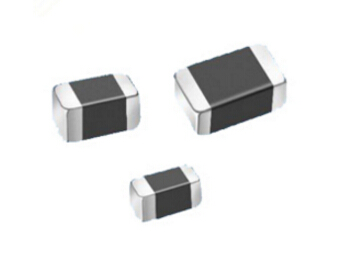

压敏电阻




  漏电流Il:给压敏电阻施加最大直流电压Udc时流过的电流。


  测量漏电流时,通常给压敏电阻加上Udc=0.83U1mA的电压。


  一般要求静态漏电流Il≤20μA。


  在实际使用中,更关心的不是静态漏电流值本身的大小,而是它的稳定性,即在冲击试验后或在高温条件下的变化率。


  在冲击试验后或在高温条件下其变化率不超过一倍,即认为是稳定的。
