压敏电阻的技术解析

文章出处:作者:人气:-发表时间:2018-09-25 18:12:00

  压敏电阻实际上是一种伏安特性呈非线性的敏感元件,在正常电压条件下,这相当于一只小电容器。


  而当电路出现过电压时,它的内阻急剧下降并迅速导通,其工作电流增加几个数量级。


  从而有效地保护了电路中的其它元器件不致过压而损坏,它的伏安特性是对称的


  这种元件是利用陶瓷工艺制成的,它的内部微观结构中包括氧化锌晶粒以及晶粒周围的晶界层。


  氧化锌晶粒的电阻率很低,而晶界层的电阻率却很高,相接触的两个晶粒之间形成了一个相当于齐纳二极管的势垒。

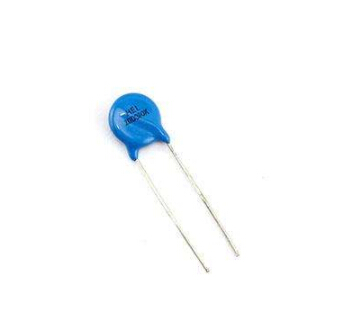

压敏电阻




  这就是一压敏电阻单元,每个单元击穿电压大约为3.5V,如果将许多的这种单元加以串联和并联就构成了压敏电阻的基体。


  串联的单元越多,其击穿电压就超高,基片的横截面积越大,其通流容量也越大。


  压敏电阻在工作时,每个压敏电阻单元都在承受浪涌电能量,而不象齐纳二极管那样只是结区承受电功率。


  这就是压敏电阻为什么比齐纳二极管能承受大得多的电能量的原因。
