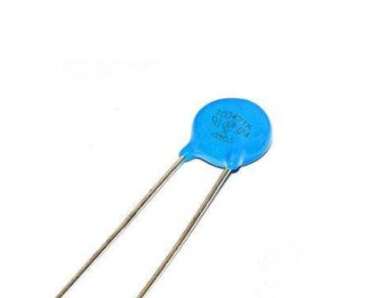

压敏电阻和温度保险丝串联封装
在压敏电阻漏电流过大，温度升高到一定程度时，低熔点金属熔断，从而将压敏电阻从电路中切除，可以有效地防止压敏电阻起火燃烧。
在热循环的环境中，热熔保险丝需定期更换以维持正常运行。
利用弹簧拉住低熔点焊锡技术在压敏电阻的引脚处增加一个低熔点焊锡焊接点，然后用一根弹簧将这个焊接点拉住。
在压敏电阻漏电流过大，温度升高到一定程度时，焊接点的焊锡熔断，在弹簧的拉力作用下焊接点迅速分离。
从而将压敏电阻从电路中切除，同时联动告警触点，发出告警信号。
因为低熔点金属在受力点会流动和产生裂缝，处于弹簧拉力中的低熔点焊锡接点的焊锡同样会流动和产生裂缝。
因此这种装置的最大问题是焊锡会老化，从而导致装置会无故断开。
温度保险丝技术。该技术将压敏电阻和温度保险丝串联封装在一起，利用热传导将漏电流在压敏电阻上产生的热量传导温度保险丝上。
在温度升高至温度保险丝的设定温度时，温度保险丝熔断，将压敏电阻从电路中切除。
