压敏电阻可用于仪器设备的电源

文章出处:作者:人气:-发表时间:2018-11-27 18:12:00

  压敏电阻可用于仪器设备的电源入口处进行防雷、防浪涌设计在此类用途中通常将压敏电阻与气体放电管、熔断器、热敏电阻等器件一起作用,相互结合来更好的发挥作用。


  压敏电阻具有较大的寄生电容,因此会产生客观的泄露电流,将压敏电阻与放电管串联之后气体放电管可以像一个开关一样,使压敏电阻几乎无泄漏电流。


  压敏电阻是一种限压型保护器件。利用压敏电阻的非线性特性,当过电压出现在压敏电阻的两极间,压敏电阻可以将电压钳位到一个相对固定的电压值。


  从而实现对后级电路的保护主要参数有:压敏电压、通流容量、压敏电阻的响应时间为ns级,比气体放电管快,比TVS管稍慢一些。


  一般情况下用于电子电路的过电压保护其响应速度可以满足要求。

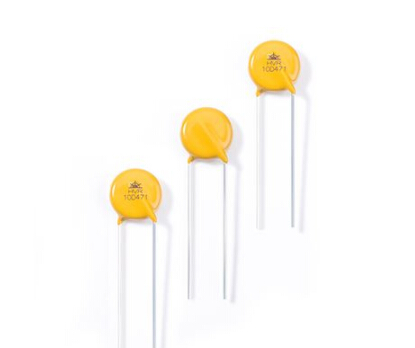

压敏电阻


  压敏电阻的结电容一般在几百到几千Pf的数量级范围,很多情况下不宜直接应用在高频信号线路的保护中。


  应用在交流电路的保护中时,因为其结电容较大会增加漏电流,在设计防护电路时需要充分考虑压敏电阻的通流容量较大。


  但比气体放电管小。压敏电阻器简称VDR,是一种对电压敏感的非线性过电压保护半导体元件。
